也許大家會有個疑問，為什麼此圓柱產生在3D空間上，他的座標位置如何得知？這就我們為何要製作3D之前，先建立『視圖範圍』與『3D基準點』的原因。

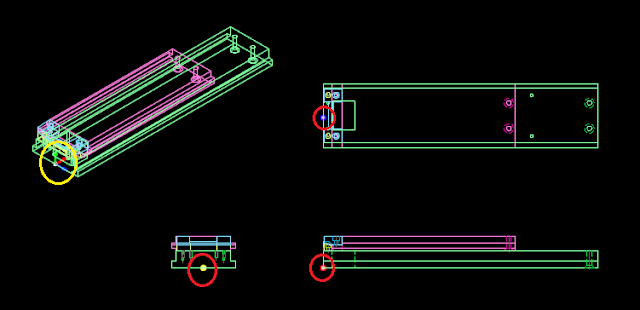

關於『視圖範圍』與『3D基準點』的解釋，請點擊『視圖範圍與3D基準點的關係』。

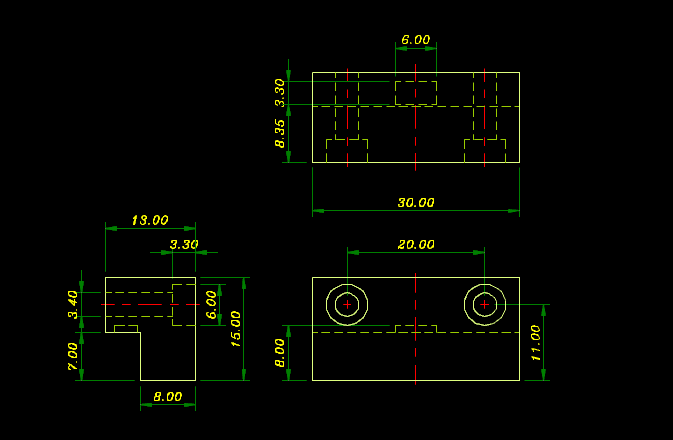

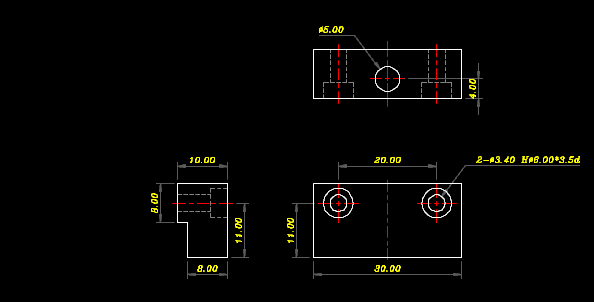

我們就以以下這個簡單三視圖來說明如何以Salt半自動成形3D。
二、使用半自動擠出（如下圖）。
三、圈選視圖，此三視圖只要圈選兩個視圖即可（如下圖），此兩個視圖已足夠表現出實體的輪廓，不一定要全部圈選三個視圖。

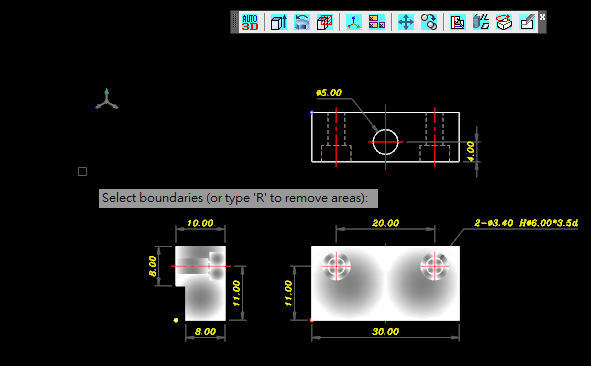

四、程式會將此兩個視圖成為『面域』（如下圖），我們按下Enter確認選取完畢。

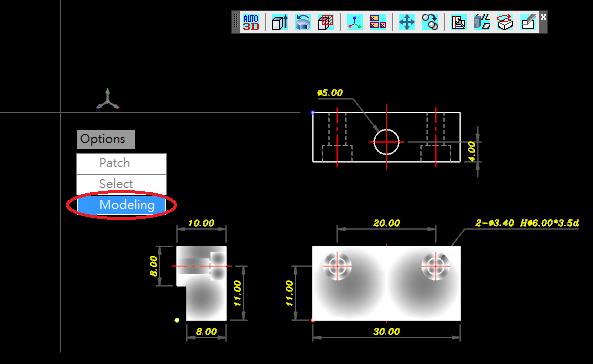

五、選擇成形並歸位（Modeling）（如下圖）。

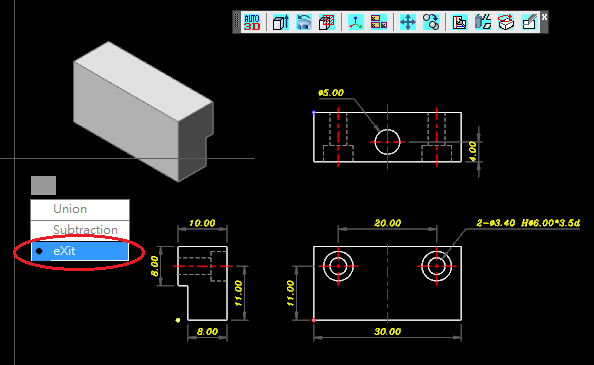

六、自動成形實體輪廓於3D基準點上，此時我們選擇離開（如下圖）。

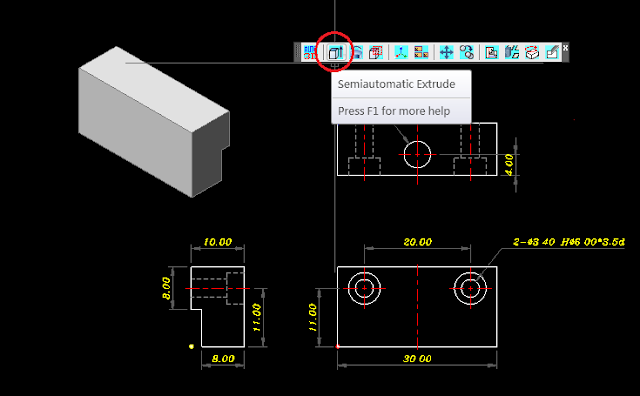

一、使用半自動擠出（如下圖）。

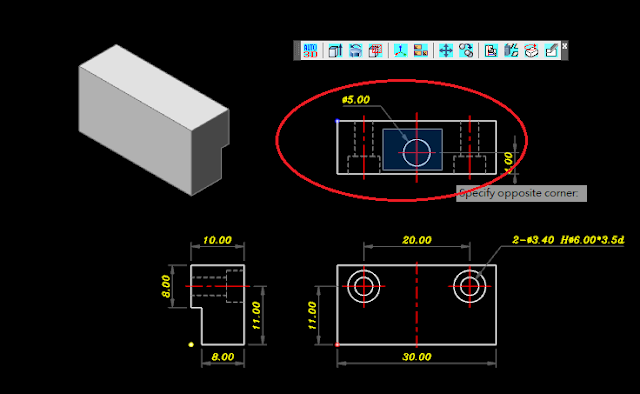

二、圈選上視圖直徑5.00mm的圓（如下圖）。
三、圈選後程式會偵測所選的物件是否『封閉』，若為『封閉』則形成『面域』狀態（如下圖），按下Enter結束選取。

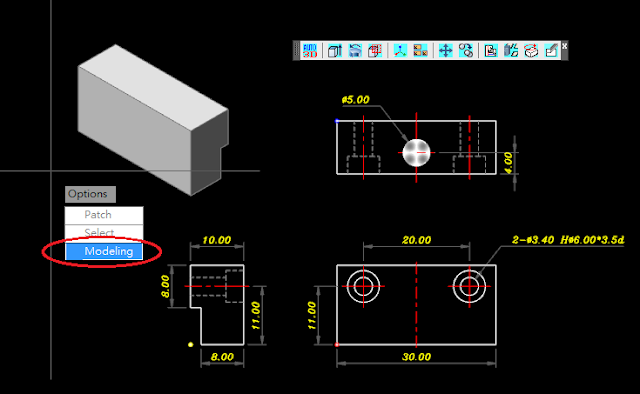

四、此圓為『貫穿』，因此不必選取此圓在另一視圖的投影，我們直接選擇『成形』（如下圖）。但如果此圓為『盲孔』，您必須選擇此孔側視圖的投影深度，選完後再點取『成形』。

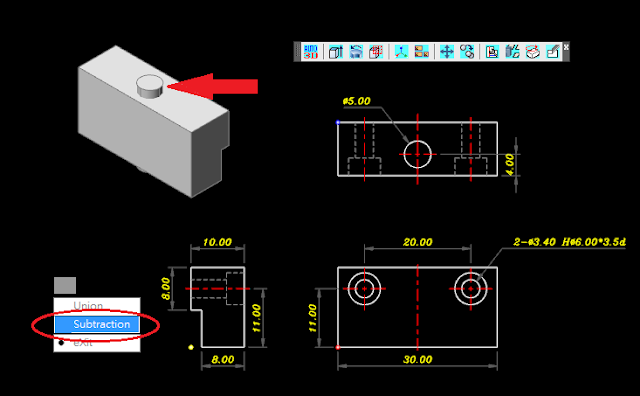

五、是否發現在3D實體上建立出一個直徑5.00mm的3D圓柱（如下圖箭頭處），此時我們選擇『差集』。

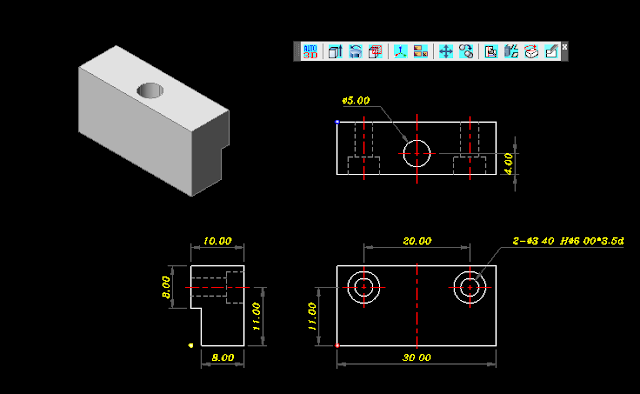

六、完成了『貫穿孔』（如下圖）！因為有『視圖範圍』、『3D基準點』，所以3D實體上5.00mm圓孔位置等於上視圖5.00mm圓孔位置。
剩下兩個沈頭孔，有兩個方法可以完成，其中一個為剛剛所介紹的『半自動擠出』，其方法如同貫穿孔建構過程，沈頭孔正視圖由兩個同心圓所表示之，小圓可視為『貫穿』，大圓則有『深度』，因此建構時除了選擇大圓，您必須選擇其投影視圖深度。
另一個方法則是使用Salt迴轉擠出，以下我們就來介紹如何使用Salt迴轉擠出。
一、選擇迴轉擠出指令（如下圖）。
二、選擇物件（如下圖）。

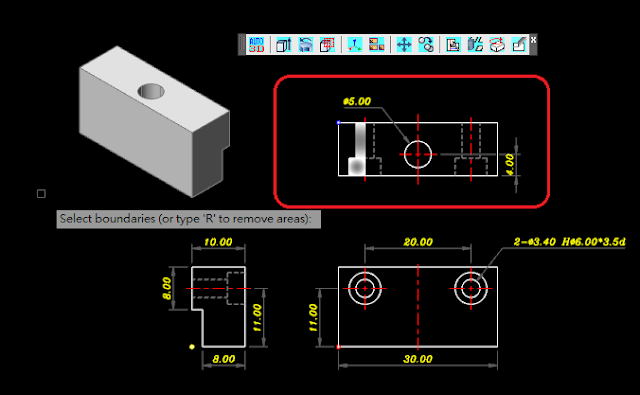

三、被選取的物件形成『面域』狀態（如下圖），按下Enter結束選取。

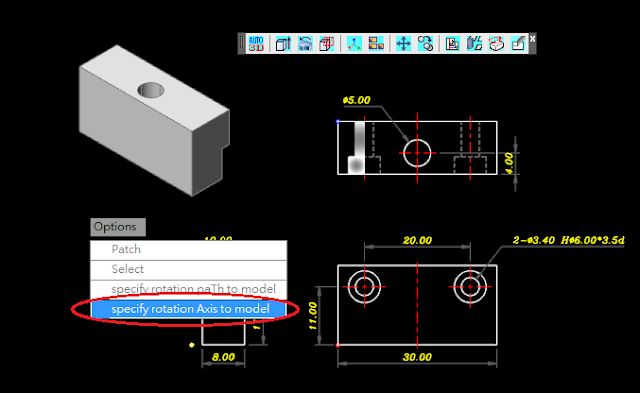

四、選擇『指定旋轉軸以成形』（如下圖）。
五、此選轉軸即為此中心線，我們分別點選此中心線端點（如下圖）。

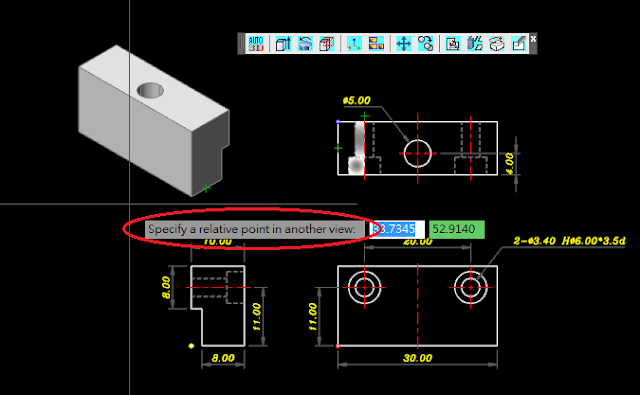

六、接著會詢問你『其它視圖的相對應點』（如下圖）。

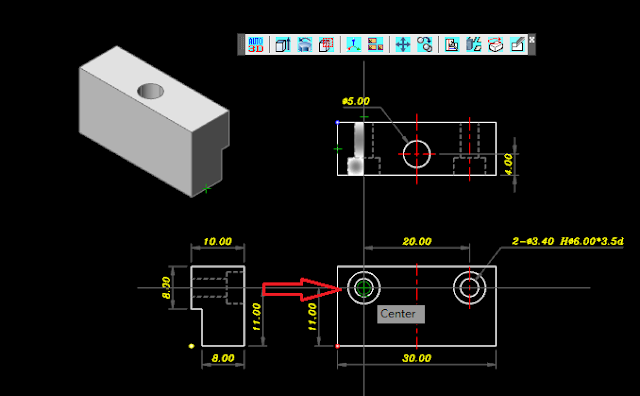

七、此對應點即為正視圖上沈頭孔的『圓心』（如下圖）。
八、起使角度<0.0>，按下Enter確認迴轉起使角度從0度開始。

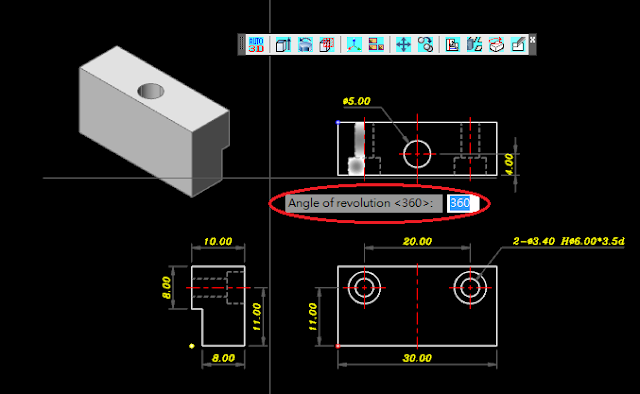

九、迴轉角度<360>，按下Enter確認迴轉終點角度為360。

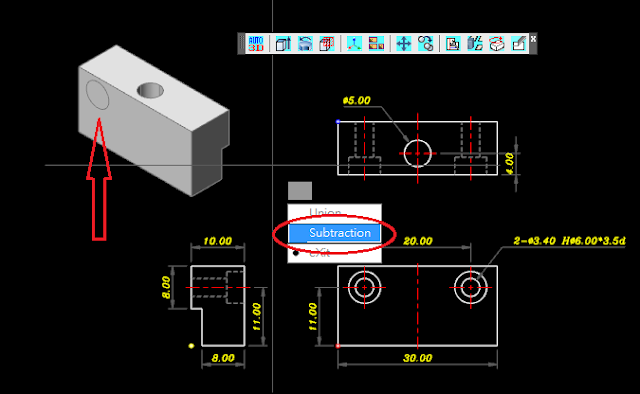

十、此沈頭孔成形3D實體上，選擇『差集』（如下圖）。
十一、完成（如下圖）。
十二、除了選擇『指定選轉軸以成形』（上面第四項），我們也可以選擇『指定旋轉路徑以成形』（如下圖）。
十三、在對應視圖指定旋轉路徑（圓或弧），點選正視圖上沈頭孔（任意一個圓皆可）。

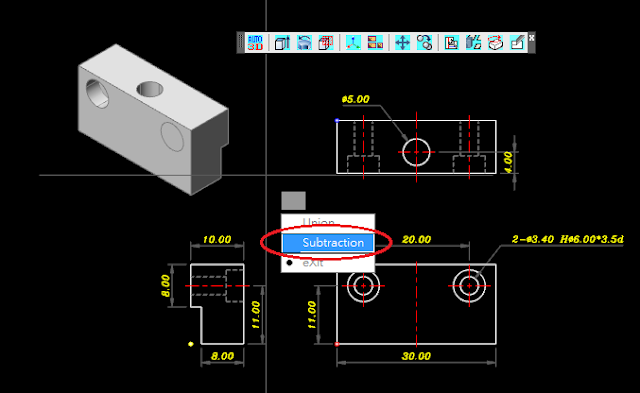

十四、選擇『差集』（如下圖）。

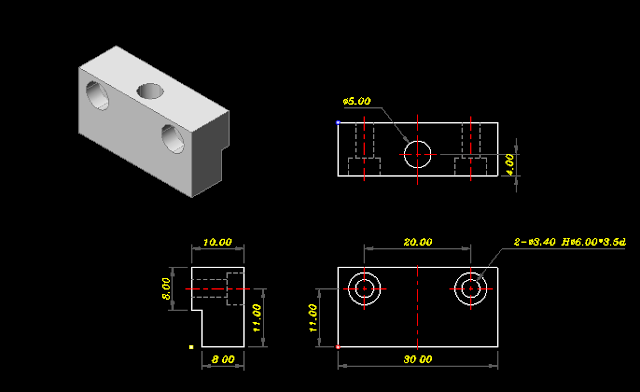

十五、完成此三視圖的3D（如下圖）。
